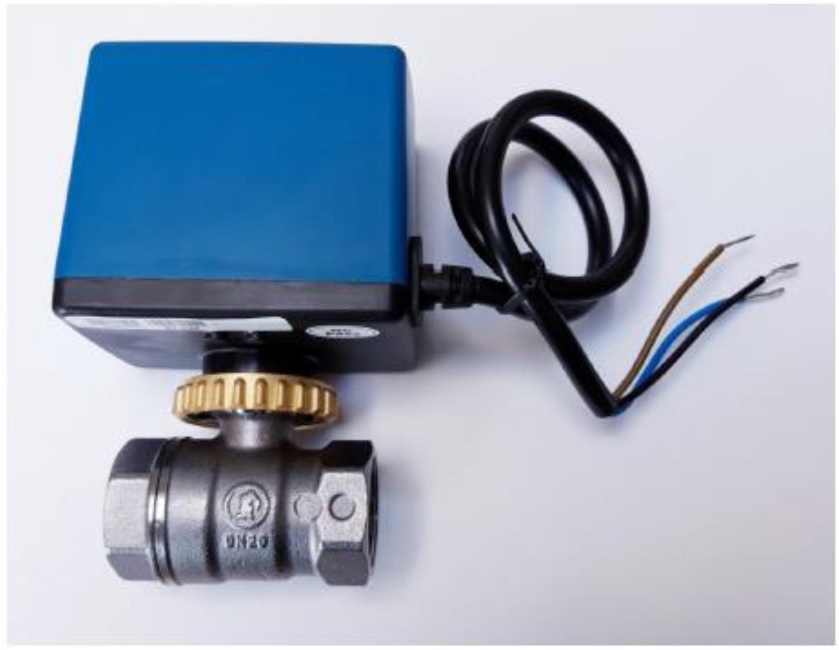

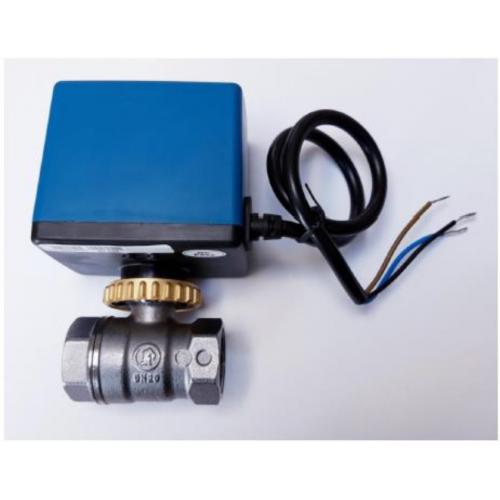

Popis produktu - Kulový ventil na pitnou vodu Giacomini R250D 1" se servopohonem ZV Lufberg 230V
Kvalitní kulový ventil pro studenou i teplou pitnou vodu v dimenzi 1" se servomotorickým pohonem na 230V je určen především pro uzavírání rozvodů pitné vody.

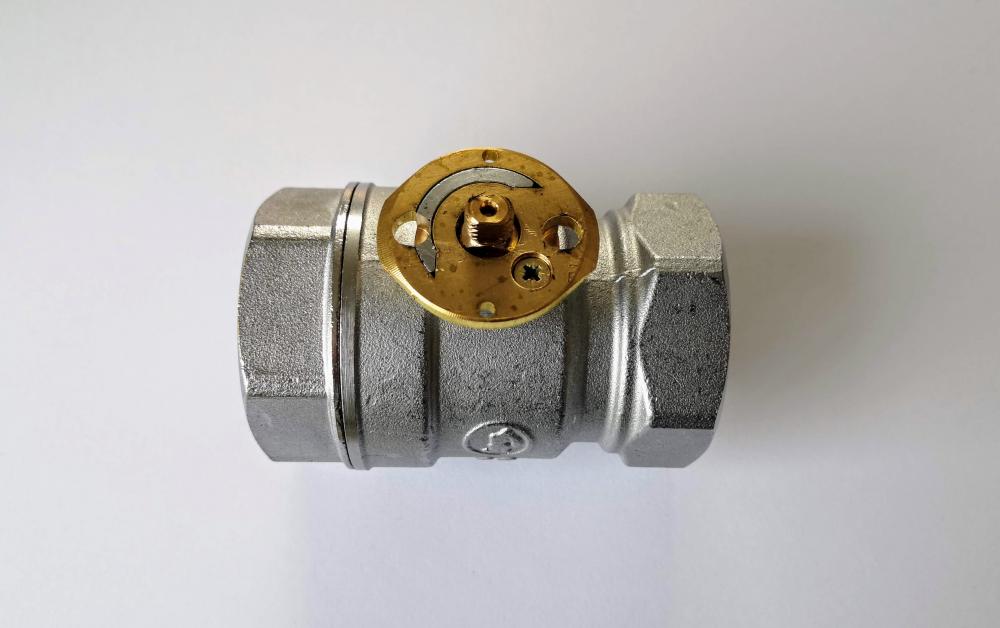

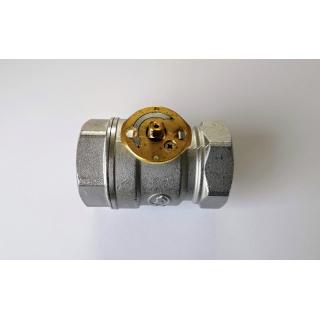

Skládá z kvalitního kulového ventilu Giacomini R250D (vnitřní připojovací závity 1" ), který je opatřen speciální snadno rozpojitelnou šroubovací redukcí a spolehlivým servomotorem ZV Lufberg. Toto unikátní řešení umožňuje snadnou oddělenou instalaci vodní části (kulového ventilu) a až následné nasazení a zapojení servomotorického pohonu na kulový ventil.

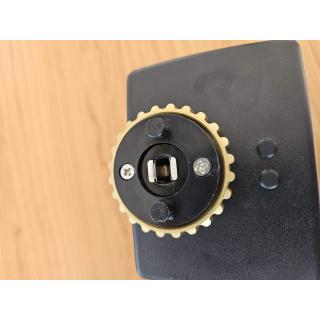

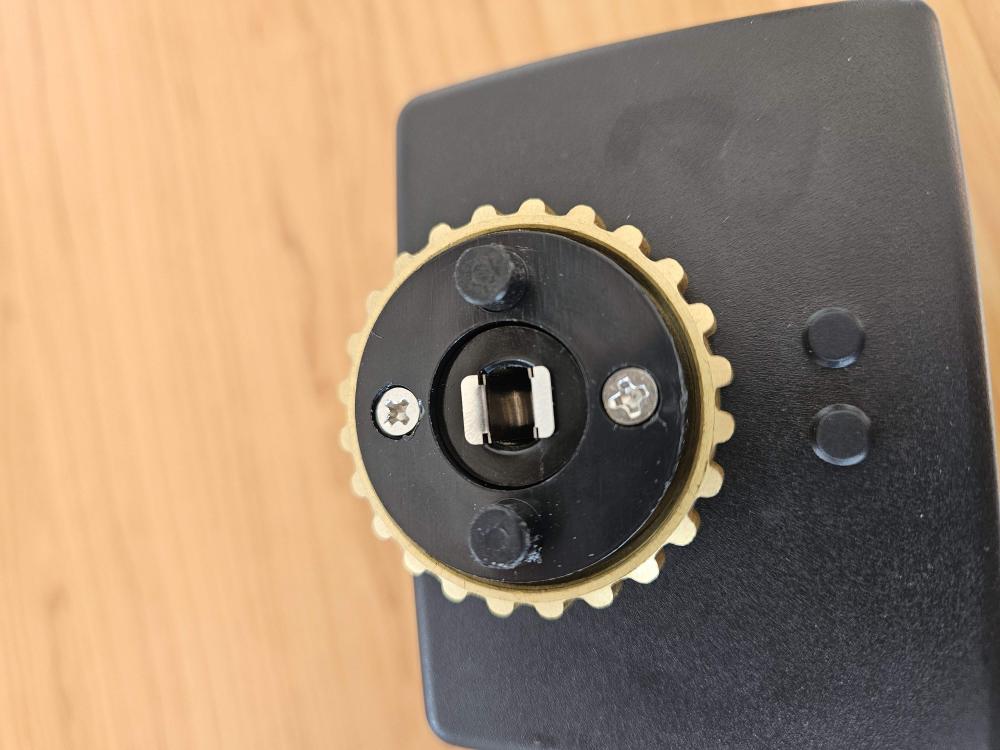

POZOR! Do rotoru servopohonu Lufberg je potřeba vložit nerezový plíšek chránící servo před poškozením vnitřního rotoru - plíšek je součástí balení.
Pro nouzové manuální otevření ventilu (při sundaném servopohonu) lze použít kleště – doporučujeme však výhradně ploché, aby nedošlo k poškození osičky ventilu.
Při případné poruše je možná výměna jednotlivých dílů, které naleznete v kategorii náhradní díly.
Ventil je kromě studené a teplé pitné vody také vhodný, tam kde je médium topná i užitková voda, vzduch, benzín, nafta, olej (minerální, hydraulický, syntetický), argon, parafín, freon, acetylén, methanol, glykol do 50% koncentrace.
Při výpadku el. proudu zůstane ventil v té poloze, ve které se zrovna nachází. Tedy pokud bude otevřený, zůstane otevřený. Pokud bude zavřený, zůstane zavřený. Pokud by byl zrovna v chodu (otevíral se nebo se zavíral) zůstane v té poloze, kde došlo k výpadku (např. polo-uzavřený).

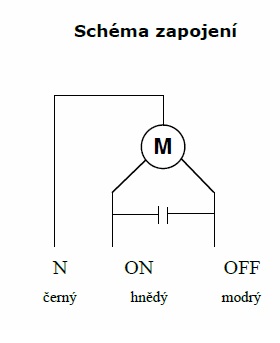

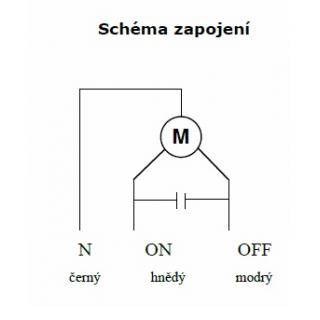

Zapojení servopohonu je tříbodové. K otevření i zavření se připojuje jeden z pólů napájecího střídavého napětí. Napětí může na daném vodiči zůstat po celou dobu pokynu k otevření/zavření a i po ukončení pohybu serva, jelikož je servopohon vybaven koncovými spínači, které pohon v koncových polohách odpojí od napájení. Následně ovšem musí být napětí přivedeno na opačný vodič a původní napětí musí být odpojeno - tzn. ovládací povely musí být střídány.
Další technické specifikace ke kulovému ventilu a servopohonu nalezente v sekci "technické parametry" a "dokumenty ke stažení".
Technické parametry - Kulový ventil na pitnou vodu Giacomini R250D 1" se servopohonem ZV Lufberg 230V
| Doba (uzavření/otevření) ventilu | 15 sekund |
| El. ovládání | Tříbodové |
| Instalační poloha | Svislá i vodorovná (servopohon musí být nad ventilem) |
| Jmenovité ovládací napětí | 230 V/AC |
| Krytí | IP65 |
| Kv | 36,3 m3/hod |
| Materiál ventilu | Pochromovaná mosaz CW617N (ČSN ISO 1265) |
| Max. diferenční tlak | 1 MPa |
| Max. provozní tlak | 3,5 MPa |
| Maximální podtlak | 50 kPa |
| Příkon servo pohonu | 6 W (při pohybu) |
| Připojení | Vnitřní závity 1" (ČSN ISO 228) |
| Provozní teplota média | 0 až 95 °C |
| Průtok | Obousměrný |
| Vhodné pro | Studenou a teplou pitnou vodu, topná i užitková voda, vzduch, benzín, nafta, olej (minerální, hydraulický, syntetický), argon, parafín, freon, acetylén, methanol, glykol do 50% konc. |
Fotogalerie produktu - Kulový ventil na pitnou vodu Giacomini R250D 1" se servopohonem ZV Lufberg 230V
