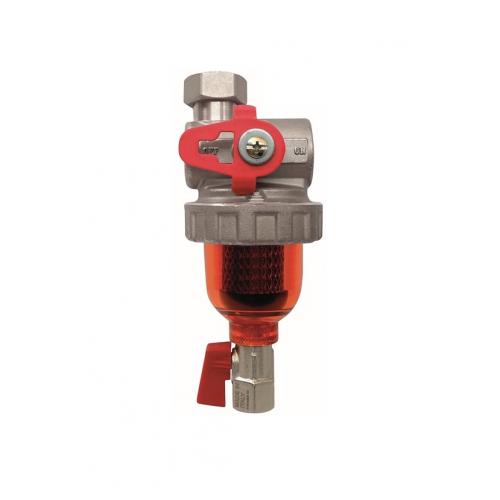

Magnetický separační filtr Vipsgas Magnetic V3 - 3/4"

Magnetický separační filtr Vipsgas Magnetic V3 - 3/4"



Magnetický separační filtr topného systému s magnetickou vložkou Vipsgas magnetic V3 je důležitým ochranným prvkem pro topné systémy domácích kotlů. Největší ochranný význam představuje pro vnitřní části a el. čerpadla plynových kondenzačních kotlů. Odkalovač zajišťuje odstranění nečistot pomocí magnetu a nerezového filtru.

Kód produktu MG-V3
Výrobce Vipsgas
Dostupnost produktu skladem
Záruka 2 roky
  • 2 199 Kčbez DPH 1 817 Kč
  • 2 369 Kč

Popis produktu - Magnetický separační filtr Vipsgas Magnetic V3 - 3/4"

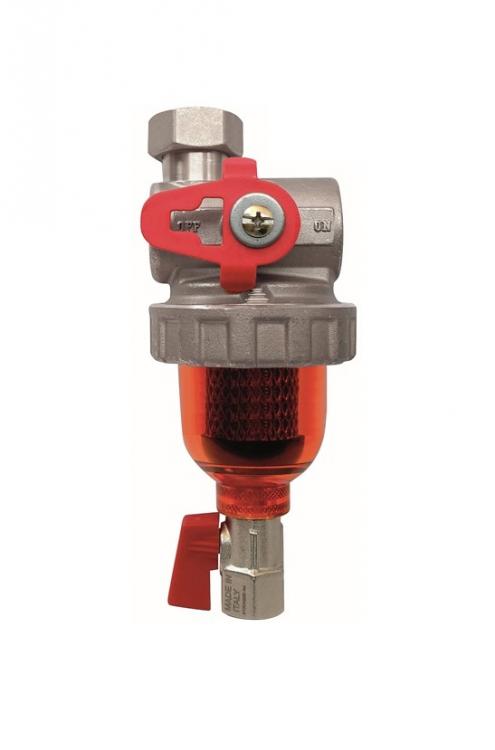

Kvalitní magnetický separační filtr topného systému výrobce Vipsgas Magnetic V3 3/4" je kompaktní verze odstředivého odkalovače s průhlednou nádobou, který je vhodný pro kotle instalované v rodinných domech (nebo jiných objektech) do výkonu 28 kW. Magnetický filtr Vipsgas Magnetic V3 je kvalitně zpracován a má dobrý poměr cena/kvalita. Filtr nabízí oproti konkurenčním magnetickýcm filtrům poutavé zpracování kovového těla a především průhlednou nádobu oranžové barvy z termoplastu, která umožňuje vizuální kontrolu stavu zanešení nerezového filtru.

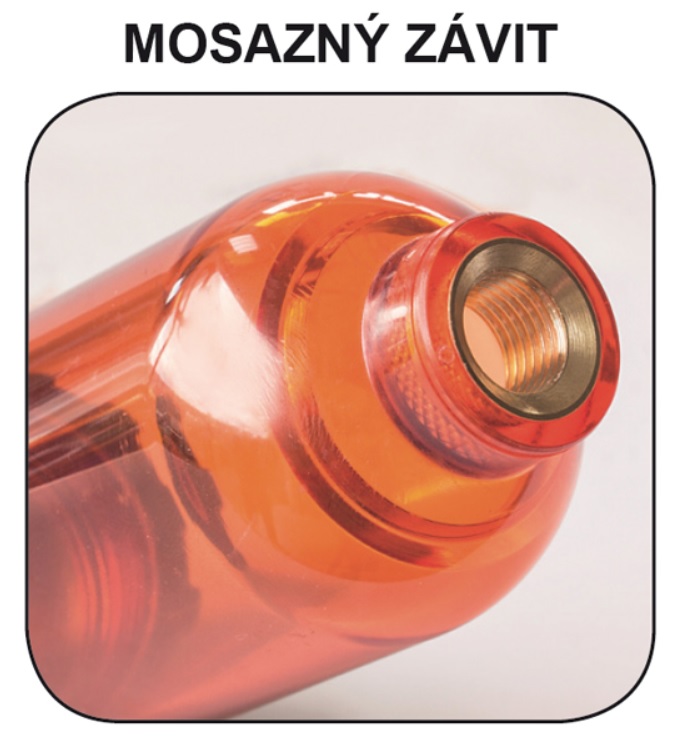

Magnetický filtr zachycuje pevné (nemagnetické) nečistoty na nerezovém filtru a magneticky nečistoty (kovové částečky) z topného systému zachycuje na magnetickém jádru zasunutém do středu nerezového filtru. Použití vhodného ochranného zařízení jako je magnetický filtr topného systému, je v mnoha případech výrobcemi kotlů přímo vyžadováno! Magnetický filtr topného systému Magnetic V3 bezpečně a účinně ochrání vnitřní části kotle a vodního el. čerpadla. Použitím magnetického filtru se prodlouží celková životnost kotle, především ochrana výměníku tepla před zanesením, el. čerpadla, radiátorů nebo dalších částí vodního systému. Tělo magnetického filtru Magnetic V3 vyrobené z poniklované mosazi a průhledná nádoba oranžové barvy, umožňuje odkalovač použít i do systémů s teplotou vody až 90°C a tlaku 3 bary.

Filtr nemá prakticky žádné provozní náklady a přitom dokáže snížit náklady na vytápění ročně až o 6%, jelikož už i malá vrstva usazených nečistot v topném systému snižuje přenos tepla a tedy účinnost celé topné soustavy.

Jak magnetický filtr topného systému Vipsgas Magnetic V3 funguje?
Mechanické (nemagnetické) nečistoty jsou jednoduše zachycovány na dvojitém nerezovém filtru (jemnost filtrace 500 mikronů). Voda přitékající do odkalovače je vedena přímo do průhledné nádoby kde je umístěn nerezový filtr pro zachycení mechanických (nemagnetických) nečistot, voda proudí skrze filtr kolem magnetické vložky (zasunuté přímo uprostřed nerezového filtru) kde tak zajištujě spolehlivé zachycení kovových (magnetikých) částic. Filtr je také  vybaven integrovaným uzavíracím ventilem, který umožňuje snadné vyčištění filtru a také umožňuje tzv. „nouzový provoz“ se zanesenou vložkou filtru díky funkci by-pass. Integrovaný uzavírací ventil se ovládá pákou, jednotlivé polohy jsou vyznačeny na těle filtru a mají následující funkce.

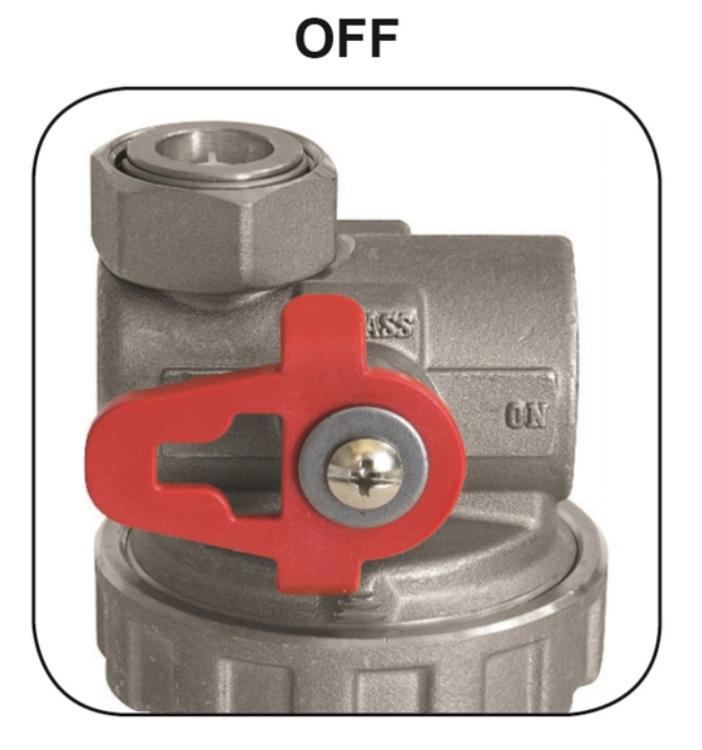

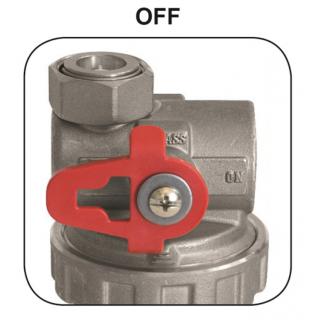

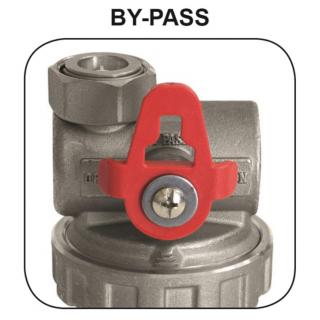

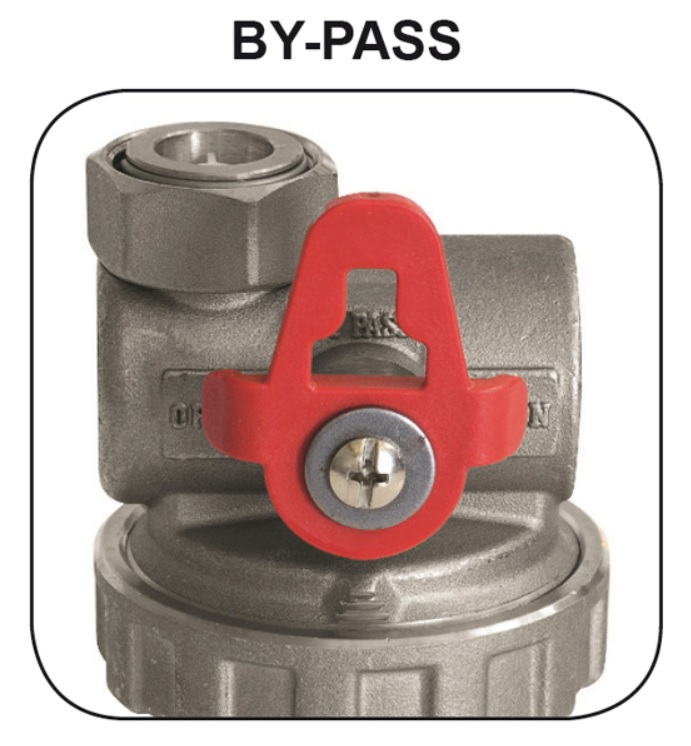

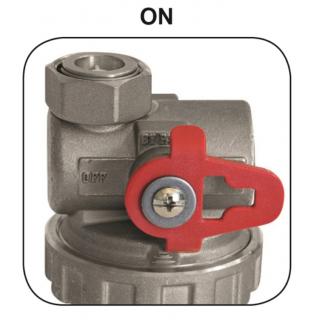

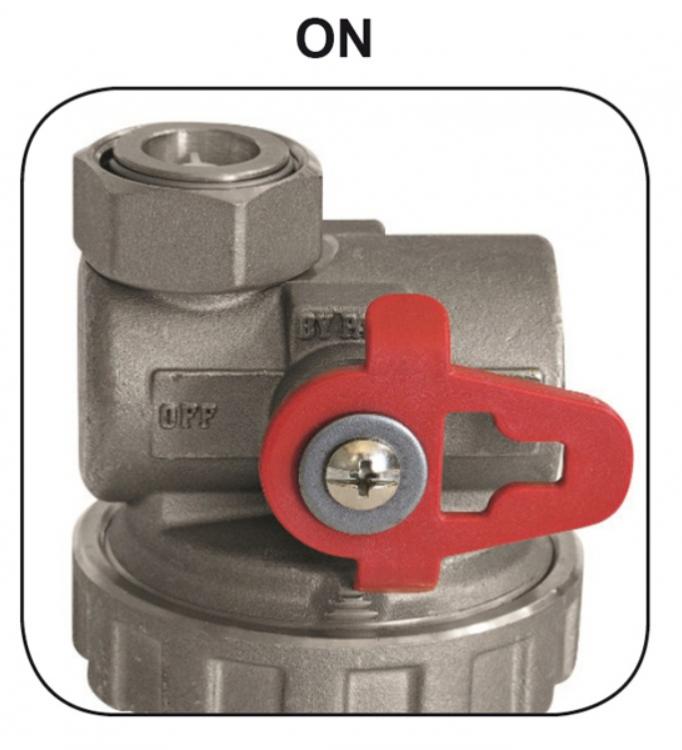

ON - filtr je otevřený v provozu, OFF - filtr je uzavřeny (poloha pro údržbu), BY-PASS - je aktivován obtok filtru (určeno pouze pro krátkodobý provoz, kdy je ucpaný filtr a kotel je nutné provozovat do doby než dojde k brzkému vyčištění filtru).

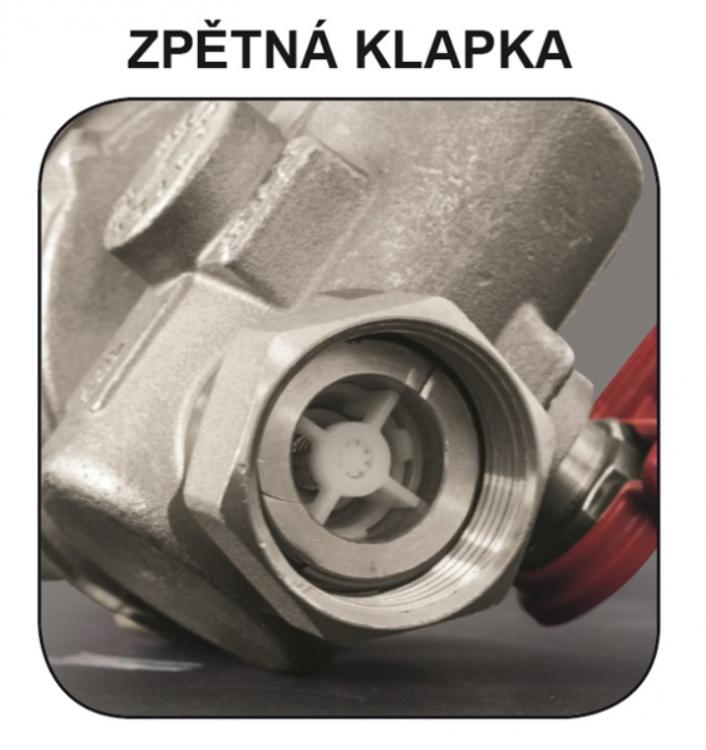

Filtr je také vybaven zpětnou klapkou (ventilem), který zajišťuje že při uzavření filtru (poloha OFF) pro provedení jeho vyčištění nedojde k úniku vody z kotle.

Dvojitý nerezový filtr s jemností 500 mikronů, umístěný v průhledné nádobě pomocí horního a dolního těsnění, zadržuje nečistoty na svém povrchu. Zachycené magnetické nečistoty lze odstranit bez odstavení celého systému nebo jeho náročné demontáže! K odstranění magnetických nečistot na těle magnetu stačí pouze uzavřít ventil (nastavit ovládací páku do polohy OFF. Povolit spodní odkalovací ventil, odpustit vodu z nádoby a poté magnetickou vložku vyšroubovat ven a očistit. Pro odstranění mechanických nečistot zachycených na těle nerezového filtru a nečistot usazených na dně průhledné nádoby filtru je nutné (nastavit ovládací páku do polohy OFF) povolit převlečnou matici a poté nádobu s filtrem důkladně vyčistit. Při provozu a čištění filtru prosím dodržujte přesné pokyny výrobce uvedené v návodu k obsluze (součást balení filtru) viz. dokumenty ke stažení.

Kam a jak lze magnetický filtr topného systému Vipsgas Magnetic V3 instalovat?

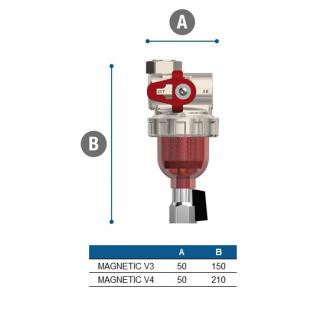

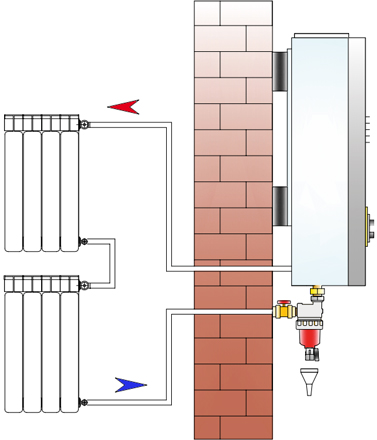

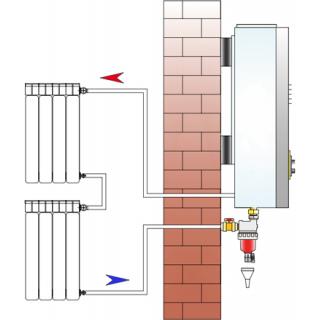

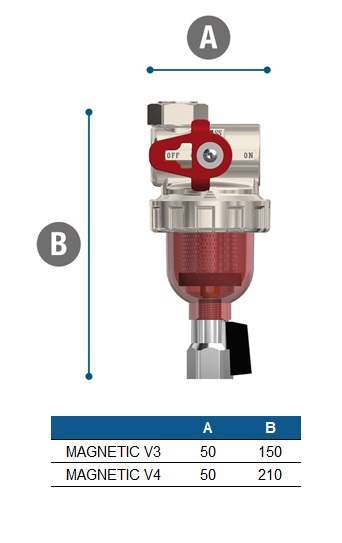

Pro bezpečnou ochranu vnitřních částí kotle a el. čerpadla, je třeba odkalovač namontovat do zpětného potrubí topného nebo chladicího okruhu viz. ilustrační foto ve fotogalerii. Díky malé velikosti odkalovače (150 X 50 X 50 mm) je možné ho např. namontovat přímo pod nástěnné kotle. Hlavice filtru umožnuje montáž do svislých potrubních rozvodů včetně kolmého připojení ze zdi.

Technické parametry - Magnetický separační filtr Vipsgas Magnetic V3 - 3/4"

Druh kapaliny Voda
Funkční teplotní rozsah 5 až 90°C

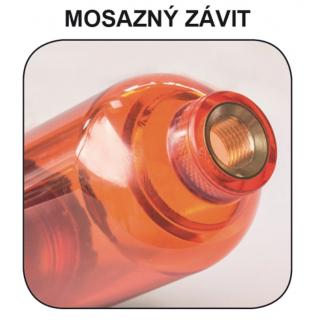

Materiál těla odkalovače Niklovaná mosaz a průhledný termoplast
Maximální tlak 3 bary
Typ a filtrační schopnost vnitřního filtru Nerezová ocel, jemnost filtrace 500 mcr
Typ a síla magnetu Neodym, 11000 Gauss
Velikost přípojných závitů (průměr) 3/4"
Výkon kotle do 28 kW
